SKU: AR22PR-611B Categorías: Fuji Electric, Marca, Selector

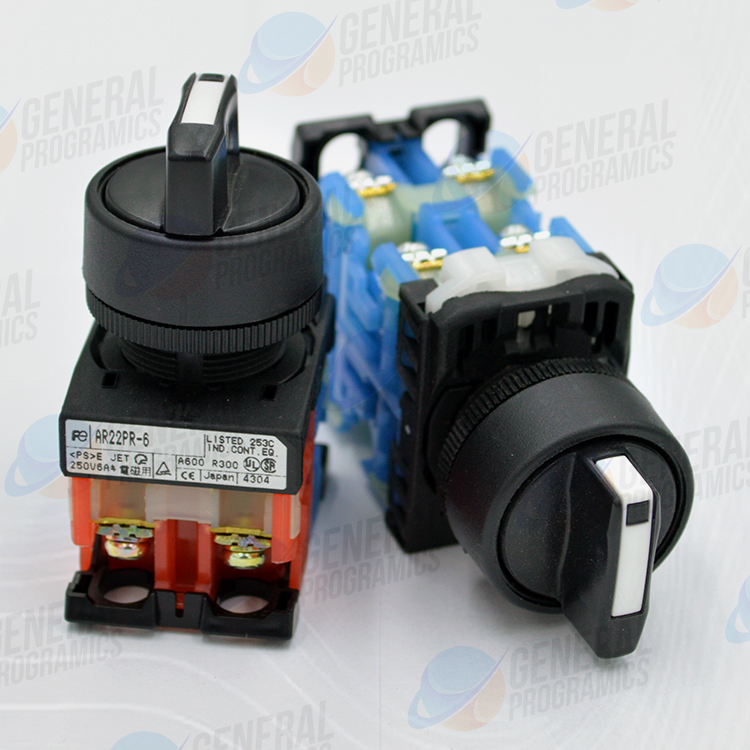

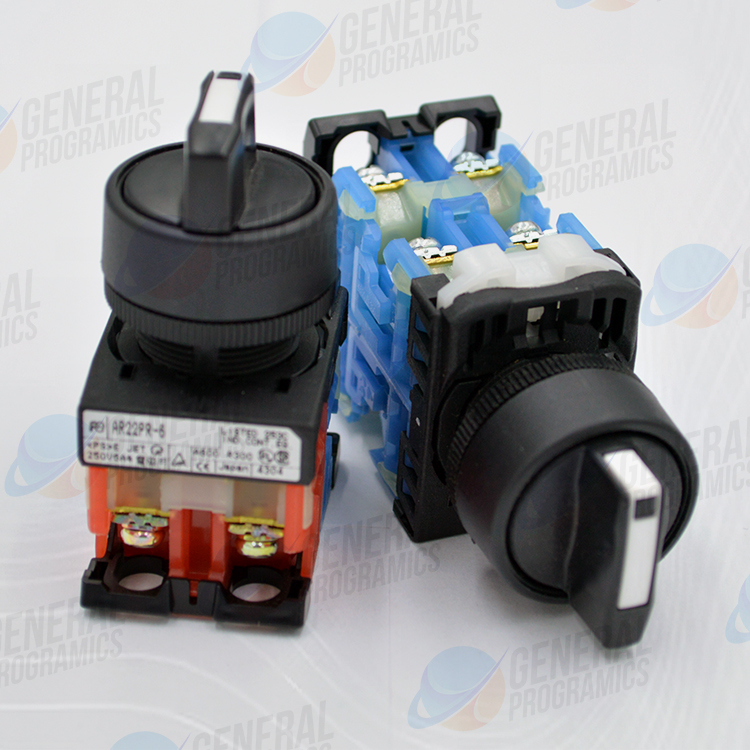

AR22PR-611B

Sel 22mm, 3 Pos Spring Return left, 1NO y 1NC, Color Negro

1. Sistema de Mando y Operación

Tipo de Operador: Selector de perilla / mando (Knob).
Número de Posiciones: 3 posiciones (Ángulo de 45°: Izquierda – Centro – Derecha).
Función de Operación: Retorno por resorte / manual (Spring/manual return). Según la tabla, regresa automáticamente al centro desde la izquierda, pero se mantiene fijo en la posición derecha (o viceversa, dependiendo de la configuración del resorte).
Color de la Perilla: Negro (B – Black).

2. Configuración de Contactos

Arreglo (11): 1 NO (Normalmente Abierto) + 1 NC (Normalmente Cerrado).
Operación de los Contactos (según diagrama):
- Posición L (Izquierda): El contacto superior (NC) se abre / El inferior (NO) permanece abierto.
- Posición C (Centro): Estado de reposo (NC cerrado / NO abierto).
- Posición R (Derecha): El contacto inferior (NO) se cierra / El superior (NC) permanece cerrado.

Descripción

Momentary S 3 Pos Spring Return left 1NO + 1NC Negro

selector de 3 posiciones con una operación híbrida de retorno y mantenimiento.

Aquí tienes el resumen técnico exacto:

📋 Ficha Técnica: AR22PR-611B

Parámetro	Especificación
Tipo de Operador	Perilla (Knob) – Bisel Redondo
Número de Posiciones	3 posiciones (45° entre cada una)
Operación (Acción)	Retorno por resorte al centro desde AMBOS lados
Configuración de Contactos	1NO + 1NC (1 Normalmente Abierto / 1 Cerrado)
Color de Perilla	Negro (B)
Diámetro de Montaje	22.3 mm
Grado de Protección	IP65 (Oil-tight)

🛠️ Lógica de Funcionamiento (Spring Return)

A diferencia de los modelos anteriores, este selector no se queda fijo en los extremos:

Izquierda a Centro: Si giras a la izquierda, el contacto cambia, pero al soltarlo, la perilla regresa sola al centro.
Derecha a Centro: Si giras a la derecha, el contacto cambia, pero al soltarlo, la perilla regresa sola al centro.
Centro: Posición de reposo permanente.

Información adicional

Marca	FUJI ELECTRIC
